電源客戶看過來 !整流橋該如何選擇?
發布時間:   類別:新聞資訊  點擊量:5489

橋式整流器品種多:有扁形、圓形、方形、板凳形(分直插與貼片)等,有GPP與O/J結構之分。整流電流從0.5A到100A,反向峰值電壓從50V到1600V。


半橋是將兩個二極管橋式整流的一半封在一起,用兩個半橋可組成一個橋式整流電路,一個半橋也可以組成變壓器帶中心抽頭的全波整流電路。


選擇整流橋要考慮整流電路和工作電壓。

整流橋堆一般用在全波整流電路中,它又分為全橋與半橋。

全橋是由4只整流二極管按橋式全波整流電路的形式連接并封裝為一體構成的。


全橋的正向電流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多種規格,耐壓值(反向電壓)有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多種規格。


橋式整流的作用:

1、將交流發電機產生的交流電變?yōu)橹绷麟?,以實現向用電設備供電和向蓄電池充電;

2、限制蓄電池電流倒流回發電機,保護發電機不被逆電流燒壞。


橋式整流的應用:

橋式整流電路克服了全波整流電路要求變壓器次級有中心抽頭和二極管承受反壓大的缺點,但多用了兩只二極管。在半導體器件發展快,成本較低的今天,此缺點并不突出,因而橋式整流電路在實際中應用較為廣泛。


需要特別指出的是,二極管作為整流元件,要根據不同的整流方式和負載大小加以選擇。如選擇不當,則或者不能安全工作,甚至燒了管子;或者大材小用,造成浪費。


橋式整流電路原理圖解:

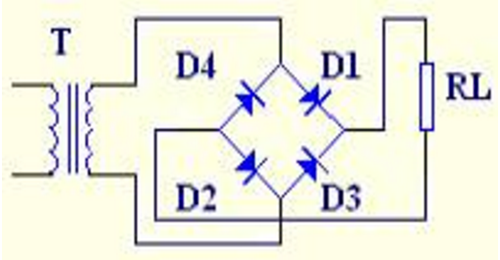

橋式整流電路,也可認為它是全波整流電路的一種,變壓器繞組按圖1方法接四只二極管。D 1 ~ D 4 為四只相同的整流二極管,接成電橋形式,故稱橋式整流電路。利用二極管的導引作用,使在負半周時也能把次級輸出引向負載。具體接法如圖所示,從圖中可以看到,在正半周時由D1、D2導引電流自上而下通過RL,負半周時由D3、D4導引電流也是自上而下通過 RL , 從而實現了全波整流。在這種結構中,若輸出同樣的直流電壓,變壓器次級繞組與全波整流相比則只須一半繞組即可,但若要輸出同樣大小的電流,則繞組的線徑要相應加粗。至于脈動,和前面講的全波整流電路完全相同。


由于整流電路的輸出電壓都含有較大的脈動成分。為了盡量壓低脈動成分,另一方面還要盡量保留直流成分,使輸出電壓接近理想的直流,這種措施就是濾波。濾波通常是利用電容或電感的能量存儲作用來實現的。


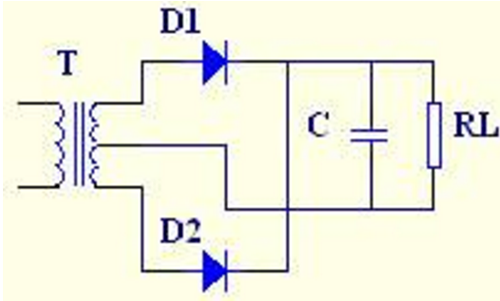

在本實驗電路中采用的是電容濾波,即在負載電阻RL上并聯一個濾波電容C,電路如圖2,濾波后的波形如下圖:




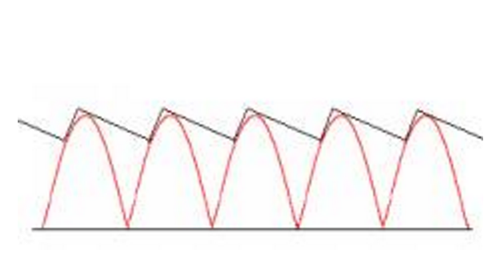

全波整流濾波波形

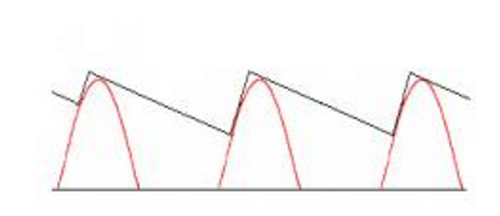

半波整流濾波波形
